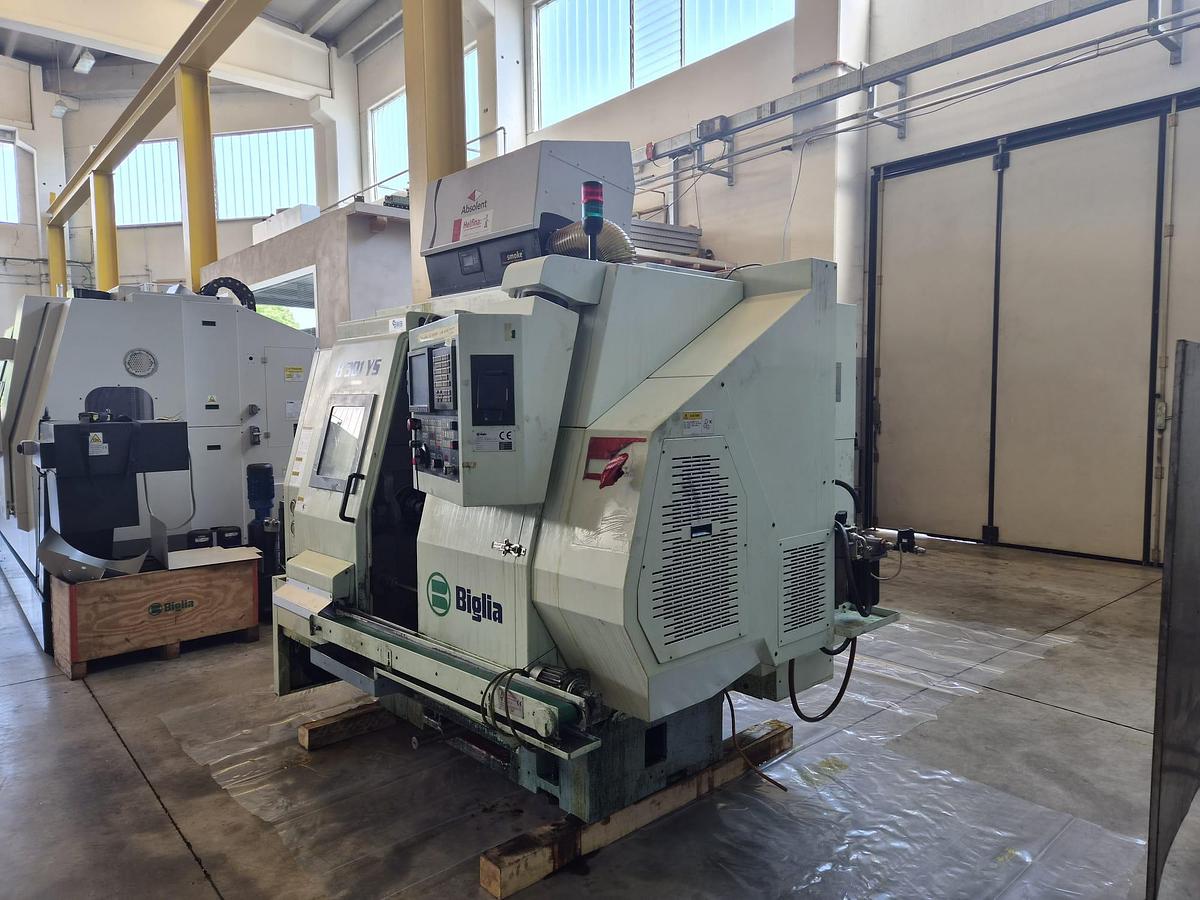

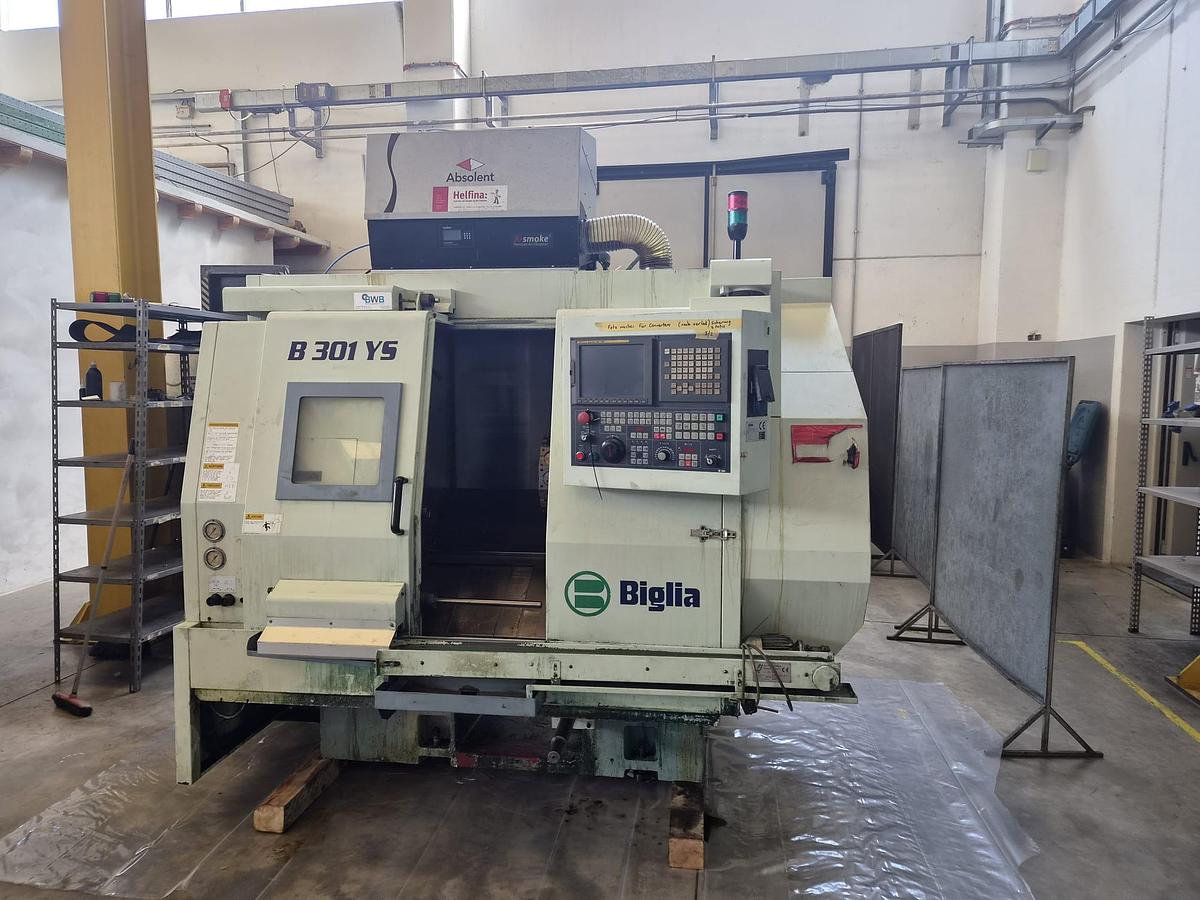

2006 TORNIO CNC BIGLIA B 301 YS
2006 TORNIO CNC BIGLIA B 301 YS
Contattaci per il prezzo
Posizione:Urgnano, Italia
Descrizione
Il tornio CNC a testa fissa Biglia B 301 YS del 2006 è una macchina usata, ideale per lavorazioni di precisione. Il mandrino principale, con un attacco ASA 5, offre una potenza di 15 kW e può raggiungere 5000 giri al minuto, consentendo passaggi barra fino a 45 mm. Il diametro massimo tornibile è di 220 mm, mentre la lunghezza massima tornibile è di 380 mm. La macchina dispone di una torretta portautensili con 12 postazioni, tutte motorizzate, e assicura movimenti precisi con corse di 160 mm sull'asse X, di +60 - 40 mm sull'asse Y e di 380 mm sull'asse Z. È equipaggiata anche con un contromandrino (ASA 4) potenziato a 5,5 kW e in grado di girare fino a 5000 giri al minuto, con passaggio barra di 27 mm. Le dimensioni totali del tornio sono 3650 mm in lunghezza, 1820 mm in larghezza, e 1950 mm in altezza. Gli accessori inclusi comprendono un aspiratore di fumi Absolent, due portapinze usate e una dotazione standard di portautensili Biglia. Questa configurazione garantisce un ambiente di lavoro ben organizzato e prestazioni affidabili.
LA MACCHINA VERRA' STATA SOTTOPOSTA AI SEGUENTI INTERVENTI:
Sostituzione cinghia mandrino principale
Sostituzione cinghia mandrino controtesta
Sostituzione cuscinetti mandrino principale
Sostituzione cuscinetti e ingranaggi motorizzazione
Sostituzione cinghia motorizzati
Sostituzione cuscinetti mandrino controtesta
Sostituzione pattini asse “B”
Sostituzione guarnizioni torretta
Sostituzione protezione telescopica asse “B”
Sostituzione rastrelliera di tenuta
Sostituzione pattini asse “Z”
Sostituzione Elettrovalvola RK
Sostituzione Elettrovalvola S3
Sostituzione Elettrovalvola TA
Sostituzione Disco freno mandrino principale
Sostituzione Pinza freno mandrino principale
Sostituzione Raschiatore portellone
Sostituzione Raschiatore asse “Z”
Sostituzione Raschiatore anteriore trasversale
Sostituzione Raschiatore assi X/Y
Sostituzione Cappuccio + cavo elettrovalvole
Sostituzione Cartuccia filtro refrigerante
Sostituzione Guarnizione filtro refrigerante
Sostituzione rele
Sostituzione filtri oleodinamici
Sostituzione semaforo
Sostituzione tenute ceramiche
Sostituzione batterie
Sostituzione tubi aria
Ventola lato mandrino
Nastro scarico pezzi
Accumulatore 20 bar
Pinza freno controtesta
Maglie nastro trasportatore trucioli
Specifiche
| Produttore | BIGLIA |
| Modello | B 301 YS |
| Anno | 2006 |
| Condizione | Usato |
| Numero di magazzino | 065 |
| ACCESSORI COMPRESI | N. 1 Aspiratore di fumi Absolent - N. 2 portapinze usati - dotazione portautensili standard Biglia |
| CNC: | GE Fanuc Seriesc 18i-TB |
| CAMPACITA' MANDRINO PRINCIPALE: | |
| Max diametro lavorabile da barra: | 45 mm |
| Max diamtetro lavorabile da ripresa: | 220 mm |
| Max lunghezza lavorabile: | 380 mm |
| Max diametro rotante: | 400 mm |
| MANDRINO PRINCIPALE | |
| Gamma di rotazione variabile: | 100 - 5000 giri /min |
| Naso mandrino: | ASA 5" |
| Foro mandrino: | 55 mm |
| Diametro interno cuscinetto anteriore: | 90 mm |
| Autocentrante diametro: | 165/210 mm |
| Gruppo pinza: | DIN 6343 |
| Potenza motore: | KW 11-15 (50%) |
| CONTROMANDRINO: | |
| Gamma di rotazione variabile: | 100 - 5000 giri/min |
| Naso mandrino: | ASA 4" |
| Foro mandrino: | 42 mm |
| Foro passante utile: | 27 mm |
| Diametro interno cuscinetto anteriore: | 65 mm |
| Autocentrante diametro: | 130 mm |
| Potenza motore: | Kw 3,7-7,5 (50%) |
| TORRETTA | |
| Numero posizioni: | 12 |
| Tipo: | bidirezionale |
| Stelo utensile per esterno: | 20x20 mm |
| Stelo utensile alesatore: | ⌀25 - ⌀32 mm |
| Tempo di rotazione (1 posizione): | 0,15 sec |
| ASSI: | |
| Corsa asse "X": | 160 mm (145+15) |
| Corsa asse "Z": | 380 mm (360+20) |
| Corsa asse "Y": | 100 mm (+60 / -40) |
| Rapido asse "X": | 12 m/min |
| Rapido asse "Z": | 24 m/min |
| Rapido asse "Y": | 6 m/min |
| REFRIGERANTE | |
| Capacità vasca: | 180 lt |
| Portata pompa: | 150 lt/min |
| Potenza motore pompa: | kw 0,75 |
| DIMENSIONI-PESO: | |
| Ingombro con trasportatore trucioli: | 3500 x 1754 x 1935h mm |
| Altezza centro mandrino principale: | 1000 mm |
| Peso con trasportatore trucioli: | 3300 kg |
| Rumorosità: | 63 db |
| I dati riportati sono il frutto delle informazioni in nostro possesso, dove possibile ottenute dai costruttori, pertanto, nonostante la buona fede, per la natura e la complessità dei beni, tali dati possono essere incompleti e/o inesatti e in nessun caso la loro correttezza può essere garantita e dunque costituire alcun vincolo contrattuale. Si invita sempre a visionare i beni e chiedere conferma dei dati. |
